網絡拓?fù)?Network Topology)結構是指用傳輸介質互連各種設備的物理布局或邏輯布局。

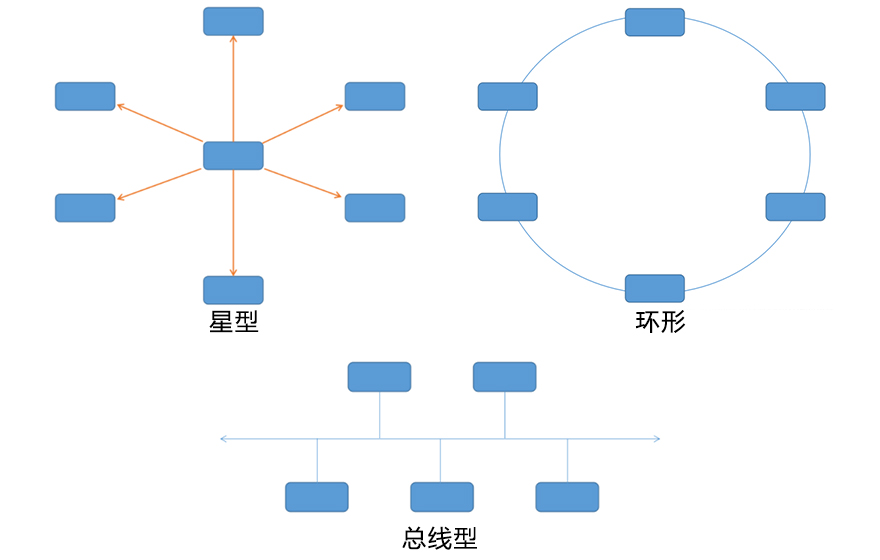

        常見的網絡拓?fù)浣Y(jié)構有以下3種：1.總線型網絡拓?fù)浣Y(jié)構；2.星型網絡拓?fù)浣Y(jié)構；3.環形網絡拓?fù)浣Y(jié)構；

        一、總線型網絡拓?fù)浣Y(jié)構

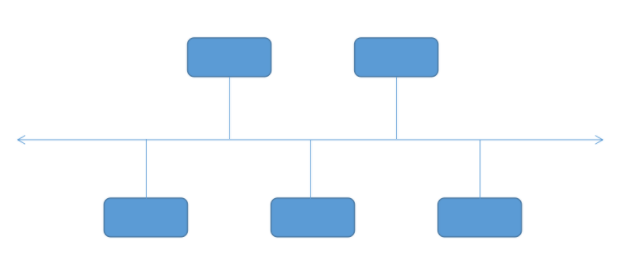

        總線拓?fù)浣Y(jié)構是將網絡中的各個節點設備用“一根總線”連接起來，實現計算機網絡的功能。任何連接在總線上的設備都能在總線上發信號，并且所有設備都能接收信號?？偩€型拓?fù)浣Y(jié)構圖如下:

        優點：

        1、結構簡單。

        2、節點的增、刪和位置的變動較容易。

        3、系統的擴充性能好。

        4、多個節點共用一條傳輸信道，信道利用率高。

        缺點：

        1、總線的傳輸距離有限,通信范圍受到限制。

        2、負載重時，線路的利用率較低。

        3、網絡延遲時間不確定，故障隔離和檢測困難。

        二、星型網絡拓?fù)浣Y(jié)構

        星型拓?fù)浣Y(jié)構中，中央?yún)R聚節點單元以放射狀連接到網中的各個結點。網絡中的各節點通過點到點的方式連接到一個匯聚節點（多光匯聚型交換機）上，由該匯聚節點向每個目的節點傳送信息。星型拓?fù)浣Y(jié)構圖如下:

        優點：

        1、結構簡單，連接方便，管理和維護都相對容易，重新配置靈活。

        2、各節點與中央交換單元直接連通，各節點之間通信必須經過中央單元轉換，故障隔離和檢測容易。

        3、網絡延遲時間短，傳輸誤差低。

        缺點：

        1、安裝和維護的費用較高。

        2、共享資源的能力較差。

        3、一條通信線路只被該線路上的中央節點和邊緣節點使用，通信線路利用率不高。

        4、對中央節點要求相當高，一旦中央節點出現故障，則整個網絡將癱瘓。

        三、環型網絡拓?fù)浣Y(jié)構

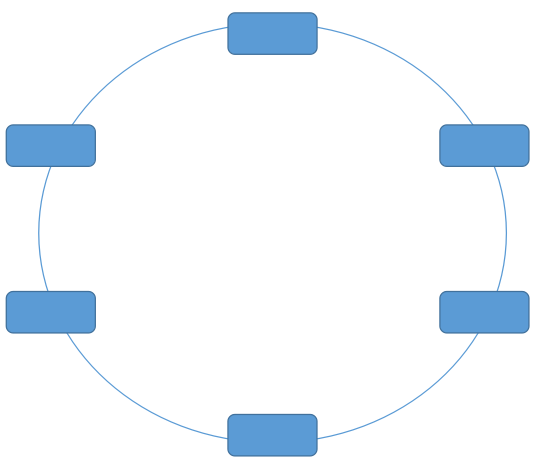

        環型拓?fù)浣Y(jié)構：將信息傳輸線路構成個封閉的環型， 各結點通過中繼節點連入網內，各中繼節點間首尾相接，信息單向沿環路連點傳送。各節點通過通信線路組成閉合的回路，環中數據只能單向傳輸。環型拓?fù)浣Y(jié)構圖如下:

        優點：

        1、環型網中信息的流動方向是固定的，兩個節點僅有一條通路，路徑控制簡單；

        2、有旁路設備，節點一旦發生故障，系統自動旁路，可靠性高；結構簡單，節點的增、刪和位置的變動較容易。

        缺點：

        1、環型拓?fù)浣Y(jié)構的媒體訪問控制協議都采用令牌傳遞的方式,在負載很輕時,信道利用率相對來說就比較低。

        2、信息要串行穿過多個節點，在網中節點過多時傳輸效率低，系統響應速度慢；

        3、故障檢測困難。因?yàn)椴皇羌锌刂?故障檢測需在網上各個節點進行。

        4、由于環路封閉，擴充較難。

        根據項目的實際應用，往往會同時使用上面的3種網絡拓?fù)浣Y(jié)構的兩種或兩種以上進行網絡組網，這種形式我們稱之為混合網絡拓?fù)浣Y(jié)果，有興趣的小伙伴，可以了解一下！
