在配置攝像頭參數時，我們會經常看到幀率、碼流、分辨率等概念，對于弱電新人來說，可能都不太了解這幾個概念，今天我們就一起來聊聊攝像頭幀率、碼流、分辨率之間的關系。

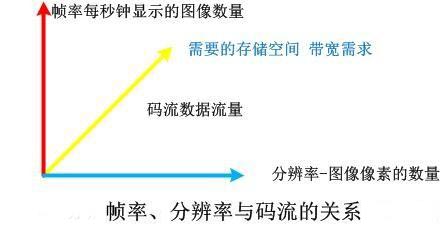

        1、幀率、碼流、分辨率定義

        幀率是每秒顯示圖像的數量，在攝像頭參數經常會看到這個概念，比如一個攝像頭幀率參數25fps，其實表示的就是1秒鐘顯示25個畫面；分辨率表示每副圖像的尺寸，即像素數量，常見的比如200W像素的攝像頭，那它的分辨就是指的1920X1080；碼流指的是視頻數據的流量，而壓縮則是去掉了圖像的空間冗余和時間冗余。對于基本上靜態的畫面場景，可以使用很低的碼流獲取較好的圖像質量，對于劇烈運動的場景，可能很高的碼流也得不到好的圖像質量。幀率則表示每秒鐘傳輸，數據的畫面，設置幀率表示想要視頻的連續和實時性，設置分辨率表示是想要看到監控畫面的尺寸大小，而碼流的場景取決于存儲、網絡及視頻應用場景的具體情況。

        2、碼流的作用

        碼流就是指視頻數據在單位時間內的數量大小，也叫碼率，是視頻編碼畫面質量控制中最重要的部分，同樣的分辨率和幀率下，視頻碼流越大，畫面質量越高，對應的存儲容量也就越大。

        ① 視頻監控存儲容量計算

        視頻監控的存儲容量跟碼流有著密切的關系，現在主流攝像頭編碼技術主要有H.264和H.265兩種編碼格式，一般一個130W像素H.264編碼的攝像頭碼流為2M，200W像素的碼流為4M，而H.265編碼格式攝像頭為H.264攝像頭碼流的一半，那么200W像素的攝像頭碼流大概為2M。

        計算公式：

        錄像容量（1天）（單位為G）=碼流X3600X24÷8÷1024；

        舉個例子，1個200w像素H.264編碼的攝像頭存儲一天需要存儲錄像占用硬盤多少容量？

        4M×3600×24÷8÷1024=42.19G；

        舉個例子，1個200w像素H.265編碼的攝像頭存儲一天需要存儲錄像占用硬盤多少容量？

        2M×3600×24÷8÷1024=21.1G；

        接下來再說說和高清攝像頭密切相關的三碼流技術。

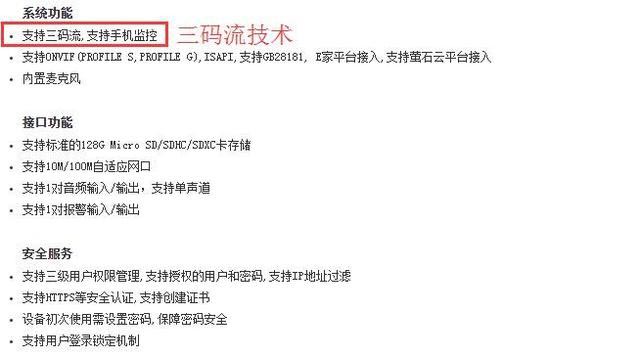

        ② 三碼流技術

        高清網絡攝像頭在編碼的時候會有3個碼流產生，分別是主碼流、子碼流、輔碼流，這3個碼流的概念最開始是由安防廠家?？低曁岢龅?，主碼流主要用于本地高清錄像的存儲，子碼流主要用于網絡視頻傳輸，輔碼流主要是手機端APP通過移動網絡預覽視頻畫面，使用輔碼流技術使得通過移網絡，手機也能獲取流暢的視頻圖像和視頻錄像。

        3、幀率的作用

        幀率指的就是1秒鐘時間里傳輸、顯示圖片的幀數，每一幀就是一副靜止的畫面，快速連續的多幀就形成了運動的動態效果。高的幀率可以得到更加流暢，更加逼真的畫面。每秒鐘的幀數越多，fps指就是越高，所顯示的視頻動作畫面就會越流暢，碼流就會需要越大，比如普通的視頻監控畫面的幀率一般就是25fps，普通場景下，這個視頻畫面以及非常流暢，而對于高速上的抓拍攝像頭，25fps的幀率往往不夠，對快速過來的車輛抓拍往往會形成視頻畫面拖尾的現象，這就需要配置高幀率攝像頭，比如常用的有120fps的高幀率工業攝像頭。

        4、分辨率的作用

        分辨率指的就是圖像的尺寸或者大小，我們平時見到的很多，比如顯示器的分辨率，攝像頭的分辨率，常見的攝像頭分辨率主要有1920X960（960P）,1920X1080（1080P），4K超高清。在成像的兩組數字中，前者表示圖片長度，后者表示為圖片的寬度，兩者相乘就是圖片的像素，比如1920X1080就表示200W像素，長寬比有4:3和16:9，在視頻監控中，主要是16:9的格式。

        最后做個小結，在調試攝像頭參數的時候，會經常碰到幀率、碼流、分辨率3個參數，幀率表示每秒顯示圖像的數量，在監控系統中常用的幀率為25fps，碼流表示的單位時間內視頻數據的流量，碼流越大，存儲的空間也就越大，分辨率指的圖像的尺寸或者是畫面大小，比如攝像頭分辨率1920X1080指的就是200萬的高清像素，監控系統的常用的長寬比主要是16:9 的格式。
