在有些環境下，不光要進行視頻監控，還要同步錄音，這就需要在有攝像頭的同時，還要接錄音設備----拾音器。

下面就來說說如何在網絡攝像機上接拾音器

拾音器在供電狀態下通過音頻線將采集的音頻傳輸?shù)骄W(wǎng)絡攝像機，共同通過網線傳輸?shù)接脖P錄像機進行音頻錄制。

拾音器的分類介紹

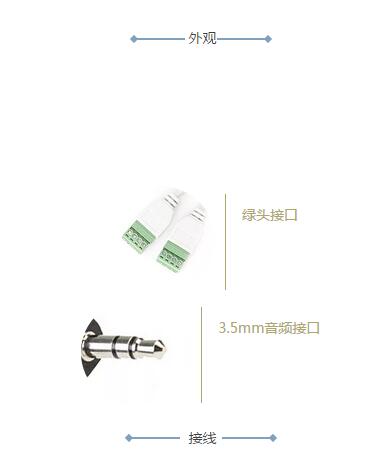

拾音器分為兩種：綠頭接口和3.5mm拾音器接口

綠頭接口

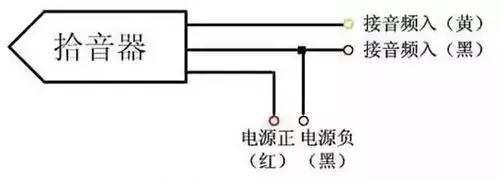

此類接線比較簡單，普通的拾音器一般有三根線，一般是信號線、電源正極，電源負極。

方法如下：

A）音頻信號線接IN

B）電源負極接地G

C）電源正極接拾音器的供電電源正極

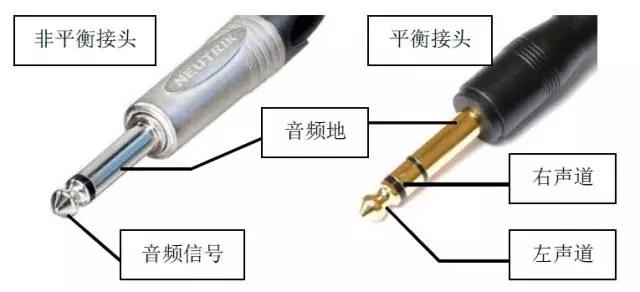

這種拾音器的音頻線可以單獨或者同時接左/右聲道，監控拾音器公共地接音頻地，現在主流的網絡攝像機都采取此種接線方式。

工具：拾音器、3.5mm音頻頭、12V直流電源、網絡攝像機

準備工作

網絡攝像機

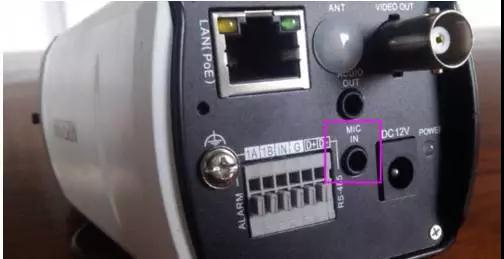

帶有音頻輸入插孔的網絡攝像機，一般音頻插孔標志為Mic in/line in。此篇文章是假設網絡攝像機已經處于正常工作狀態下，所以，關于網絡攝像機不贅述。

拾音器

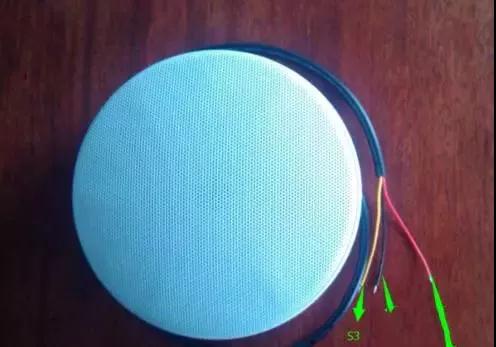

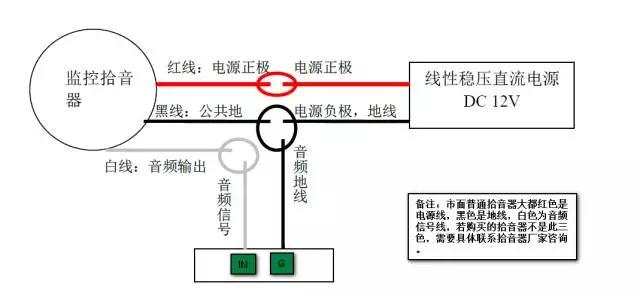

拾音器是采集聲音的主要設備，原理我們可以理解為麥克風+放大器。一般的拾音器采用三線制、四線制，電源正極、音頻信號線(正)、公共地。以下圖中三線制拾音器為例，紅線為電源正極，接12V直流電源適配器正極;黃色為音頻信號線，接音頻插頭線中的音頻線;黑色為公共地，接12V直流電源適配器負極和音頻頭地線。

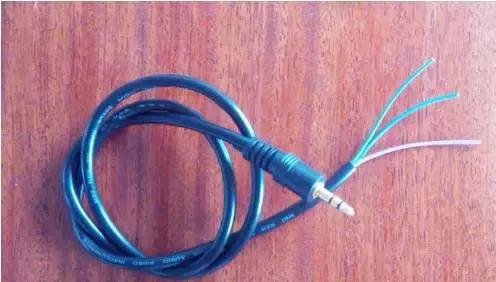

3.5mm音頻插頭(拾音器原配的沒有，需另配)

有的插頭里面有兩根線(這種接線比較明確)，也有的有三根線 [其中一根(此處的藍線) 是用不到的，只用紅、綠。

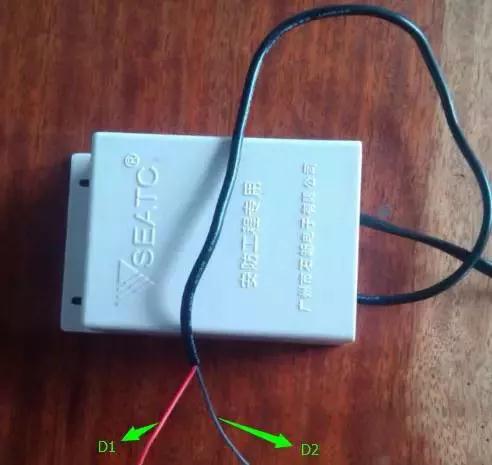

12V直流電源適配器(拾音器原配的沒有，需另配)

一般12v/2A的就足夠，這個直接使用跟監控?cái)z像機一樣的電源適配器就可以。

具體接法

S1接D1，S2接C1和D2，S3接C2，C3直接減掉包好。

一個最簡單的音視頻監控系統安裝圖解

一個最簡單的音視頻監控系統需要以下硬件設備

拾音器+網絡攝像機+交換機+NVR（PC主機）+輸出設備與電源（配件）等。

1. 拾音器

   市面上常見的三線制拾音器

紅、白、黑線分別代表了電源、音頻、公共地(負極)。

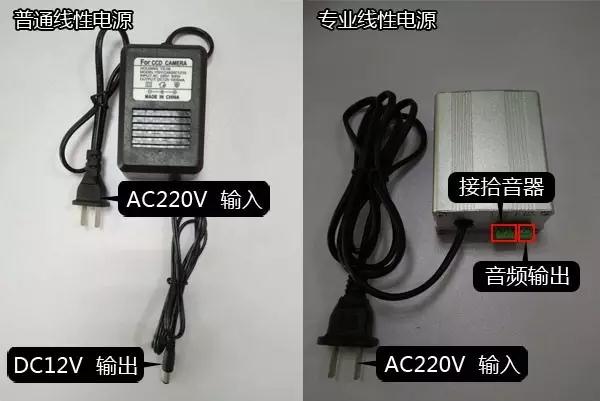

2.拾音器電源

拾音器電源有兩種，專用電源與普通線形電源

3.網絡攝像機

常見的某康網絡攝像機

常見帶音頻的網絡攝像機

接法

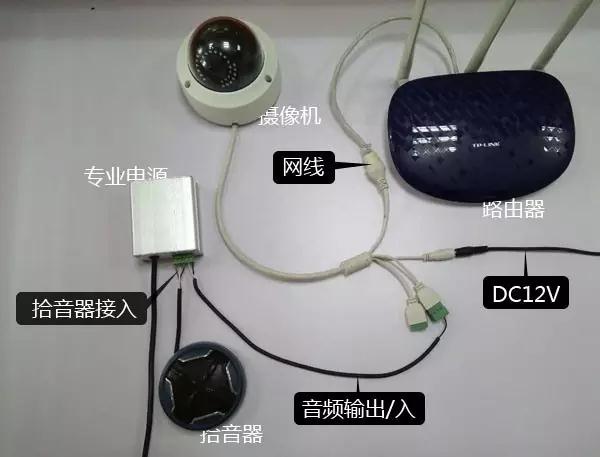

1.拾音器與某康網絡攝像機構成的音視頻系統

將拾音器接入到專業電源的 1（紅線電源正極）、2（白線音頻正極）、3（黑線公共地）端口作為音頻的輸入與拾音器的供電。再由4（音頻輸出正極）、5（音頻輸出負極）端口輸出。

從專業電源4、5端口將音頻線接至攝像機的音頻輸入端口，攝像機插上網線，通過路由器由后端訪問（NVR或者PC主機）

2.拾音器與常見攝像機接法（使用普通電源）

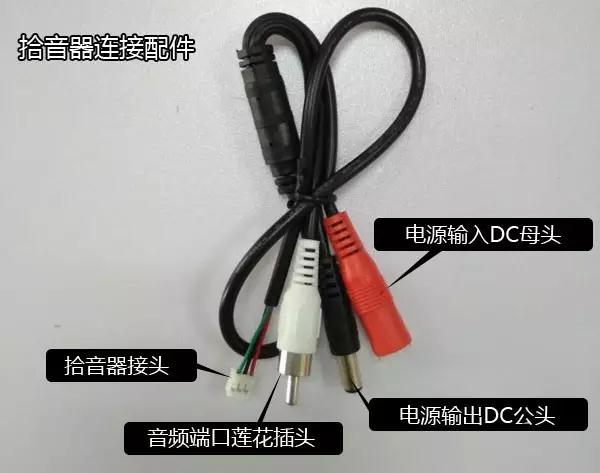

三線制拾音器與常見帶音頻的網絡攝像機需要用到下面轉接頭

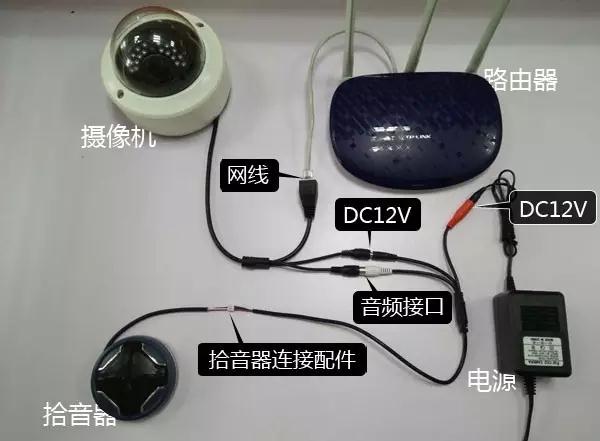

拾音器與常見攝像機接法（使用普通電源）音視頻監控系統

將拾音器對應接至配件上，然后分別給拾音器供上電，將電源接到配件的DC公頭，將音頻接到攝像機上的音頻輸入端口（蓮花插口）再給攝像機供上電，借由網線連接至路由器（交換機）。后端（NVR或者PC主機）通過路由器訪問前端，即可進行音視頻同步監控。
